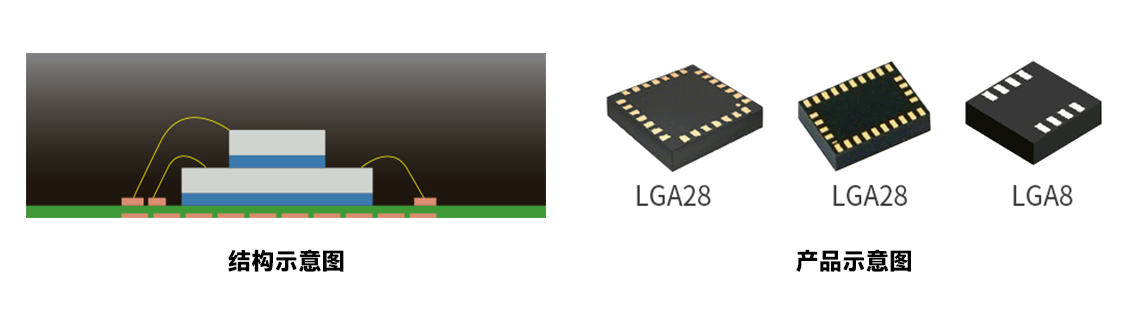

LGA(land grid array)即在底面制作有阵列状电极触点的封装 。装配时插入插座即可 。现已适用的有227触点(1.27mm中心距)和447触点(2.54mm 中心距)的陶瓷LGA，应用于高速逻辑LSI电路 。LGA与QFP相比，能够以较量小的封装容纳更多的输入输出引脚 。另外，由于引线的阻抗小，关于高速LSI 是很适用的 。但由于插座制作重大，本钱高，现在基本上不怎么使用 。预计以后对其需求会有所增添 。
可定制化：
1，可定制产品厚度 ；
2，产品尺寸 ；
3，主控类型及Flash类型 ；
4，Wire bonding线可选金线、合金线、金包银等 。
要害工艺及制程能力：
1，超薄晶圆的研磨切割及后工序的处置惩罚，使用SDBG工艺可稳固加工25um厚度的晶圆，切割道最小宽度为20um（flash） ；
2，成熟稳固的Die attach工艺，可以稳固生产25um的IC ；
3，成熟稳固的模封工艺-compression molding, 可实现30um的molding Gap（die面距离模面） ；
4，稳固可靠的16层叠Die工艺 ；
5，成熟稳固的FOW工艺 。
请简要形貌您需要的服务类型，我们的服务团队将第一时间给你取的联系 。
